System & Technik

Form folgt Konstruktion.

Jedes Detail unseres Systems hat einen konstruktiven Grund — hier zeigen wir, wie es trägt, dämmt und zusammenkommt.

Schematische Darstellung eines Raummoduls

Stahlskelett

Raster. Spannweiten. Präzision.

Das Tragwerk aus verzinkten Doppel-T-Profilen wird im Werk gefertigt und vor Ort nur noch verschraubt. Hohe Spannweiten schaffen freie Grundrisse — heute Wohnen, morgen anders.

  • Verzinkte Doppel-T-Profile aus Werksfertigung
  • Millimetergenaue Passung, dokumentiert
  • Hohe Spannweiten, flexible Grundrisse
  • Geschraubt statt betoniert — rückbaubar
Module & HülleVisualisierung — Raummodul in der Werkshalle

Module & Hülle

Dämmung. Dichtigkeit. Schnelle Montage.

Die Raummodule kommen ausgebaut auf die Baustelle: Böden, Wände, Fenster, Elektrik. Die hochisolierende Systemhülle mit Klinkerfassade wird als Element gefertigt und geprüft.

  • Raummodule ausgebaut ab Werk
  • Hochisolierende Systemhülle, wartungsarm
  • Klinkerfassade als geprüftes Element
  • Bis zu 400 m² Montage pro Tag
AusstattungVisualisierung — bezugsfertige Wohnung bei Übergabe

Ausstattung

Bezugsfertig. Serienmäßig. Dokumentiert.

Küche, Wärmepumpe, Brand- und Schallschutz sind Teil des Systems. Bei der Übergabe ist das Gebäude vermietungsbereit — nicht fast fertig.

  • Küche und Wärmepumpe serienmäßig
  • Brand- und Schallschutz nach Norm
  • Bodentiefe Fenster, Balkone mit Glasgeländer
  • Vollständige Dokumentation zur Übergabe

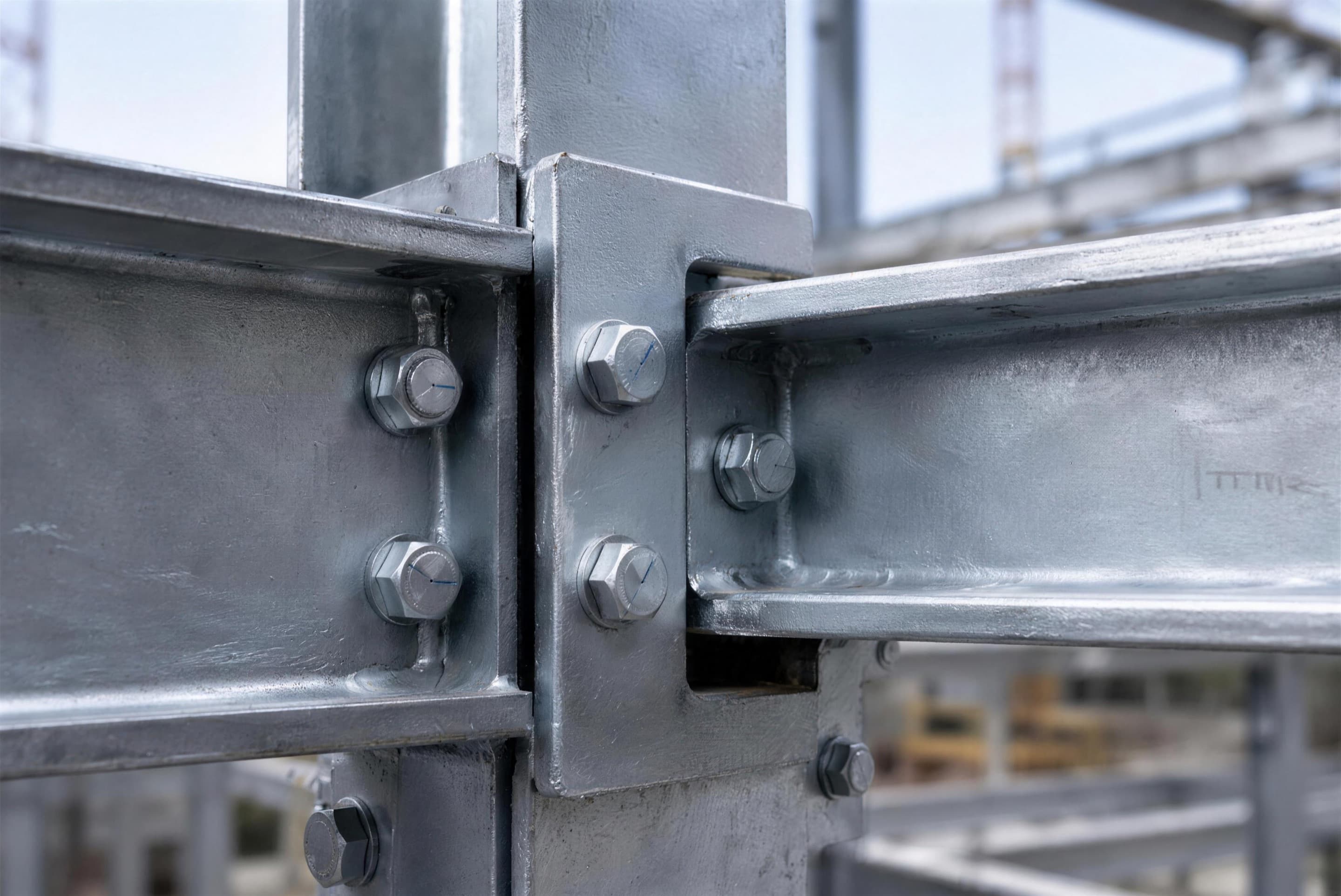

Verschraubte Stahlverbindung zweier verzinkter Doppel-T-Träger in Nahaufnahme
Visualisierung

Substanz im Detail

Geschraubt. Geprüft. Nachvollziehbar.

Jede Verbindung ist dokumentiert — vom Drehmoment bis zur Charge. Das ist der Unterschied zwischen Baustelle und System.

Material

Substanz, die man prüfen kann.

Sämtliche Bauteile sind messbar, dokumentiert und im Rahmen einer technischen Due Diligence prüfbar.

Anfassen. Messen. Dokumentieren.

Verschraubte Stahlverbindung zweier verzinkter Doppel-T-Träger

Stahlskelett

Verzinkt. Verzugsfrei. Langlebig.

Doppel-T-Profile aus kontrollierter Werksfertigung tragen das Gebäude — millimetergenau verschraubt.

Raummodul im Werk mit offener Wandschicht: Stahlrahmen, Dämmung, Klinker

Hülle & Dämmung

Dämmung. Dichtigkeit. Wartungsarm.

Hochisolierende Systemhülle mit Klinkerfassade — gefertigt als Element, geprüft vor Auslieferung.

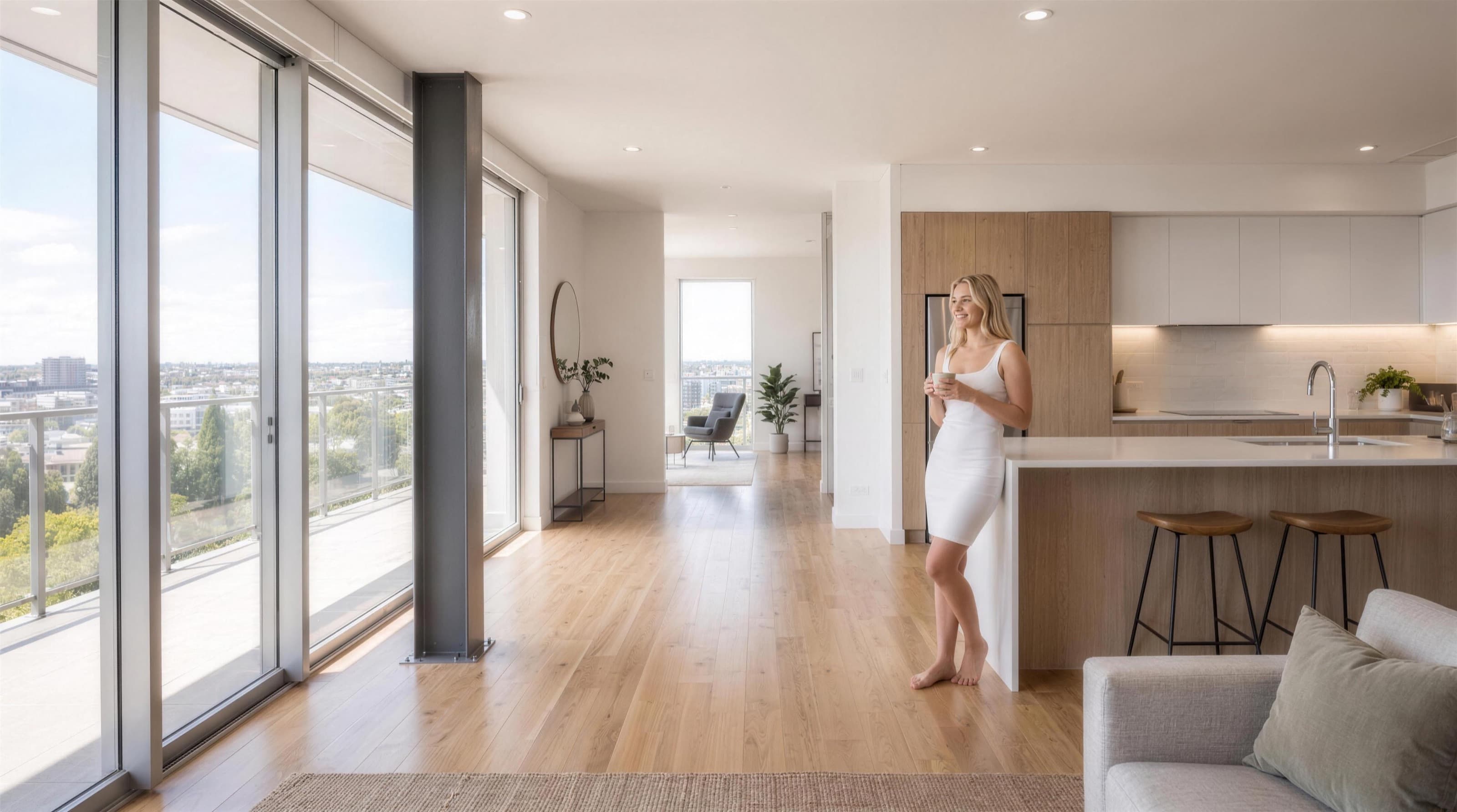

Bezugsfertige Wohnung mit Küche, sichtbarer Stahlstütze und bodentiefen Fenstern

Ausstattung

Bezugsfertig. Serienmäßig. Dokumentiert.

Küche, Wärmepumpe, Brand- und Schallschutz sind Teil des Systems — nicht der Aufpreisliste.

Visualisierungen der Systembauteile.

Bauteilaufbauten

Bauteilaufbauten und U-Werte.

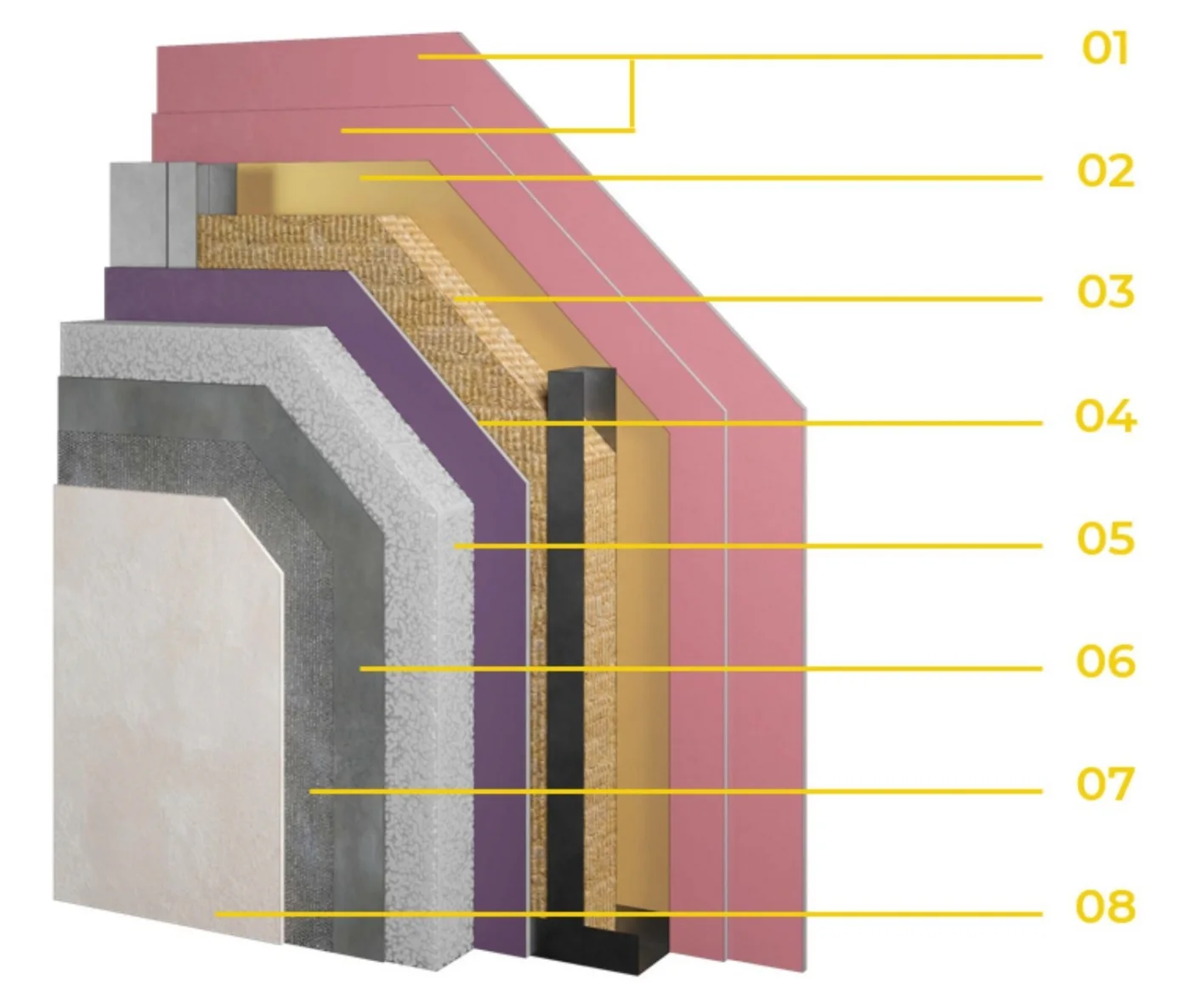

Wand, Decke und Dach entstehen komplett im Werk — gedämmt, beplankt und geprüft. Gezeigt ist der Standardaufbau der Außenwand.

Werksangaben für den Standardaufbau

Außenwand · WDVS

  1. 01Gipskarton-Beplankung
  2. 02Dampfbremse
  3. 03Steinwolle im Stahlrahmen
  4. 04Gipsfaserplatte
  5. 05Polystyrol oder Steinwolle
  6. 06Klebemörtel
  7. 07Armierungsgewebe
  8. 08Dünnschichtputz

U = 0,18 W/(m²·K)

Aufbaudicke rund 0,26 m

Schnittdarstellung des Außenwandaufbaus mit acht nummerierten Schichten von der Innenbeplankung bis zum Dünnschichtputz

Weitere Bauteile

Außenwand, hinterlüftet
Aufbau rund 0,29 m
Wohnungstrennwand
U 0,38 · 0,15 m
Trennwand zwischen Modulen
U 0,20 · 0,30 m
Bodenplatte auf Erdreich
U 0,15 · 0,25 m
Decke zwischen Modulen
U 0,15 · 0,34 m
Flachdach, EPDM
U 0,13 · 0,33 m
Steildach, Stehfalz
U 0,13 · 0,27 m

Werksangaben für den Standardaufbau. Im Genehmigungsverfahren werden die Werte projektbezogen nachgewiesen — KfW 55 ist mit diesem Aufbau darstellbar, KfW 40 über erhöhte Dämmstärken.

Nachhaltigkeit

Leiser, sauberer, schneller fertig.

Umwelt- und quartiersfreundliches Bauen

Kurze Präsenz auf der Baustelle

Die Baustelle ist nur rund 3 bis 6 Monate aktiv — die Vorfertigung läuft parallel zur Genehmigung.

Minimale Umweltbelastung

Deutlich weniger Abfall, Schutt, Staub und Lärm als im konventionellen Bau.

Weniger Beeinträchtigung für Anwohner

Kein schweres, lautes oder schmutziges Baugerät über viele Monate.

Flexible Standortwahl

Realisierbar in urbanen wie in abgelegenen Lagen.

Energieeffizient im Betrieb

Serienmäßige Wärmepumpe und hochgedämmte Systemhülle senken die Betriebskosten dauerhaft.

Standards

Serienmäßig heißt: immer dabei.

Drei Zusagen, die in jedem Gebäude von Stahlform Modulbau stecken.

Brandschutz

Nach Norm geplant und dokumentiert — Teil jeder Modulfertigung.

Schallschutz

Nach Norm — schallentkoppelte Ebenen zwischen allen Einheiten.

Wärmepumpe

Serienmäßig in jedem Gebäude — keine Aufpreisliste.

Technische Fragen? Direkt an uns.

Tragwerk, Hülle, Haustechnik — wir beantworten Detailfragen gern im Gespräch.
